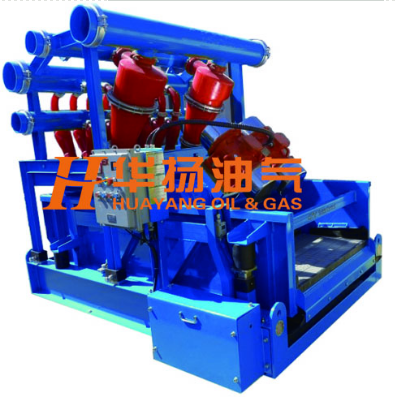

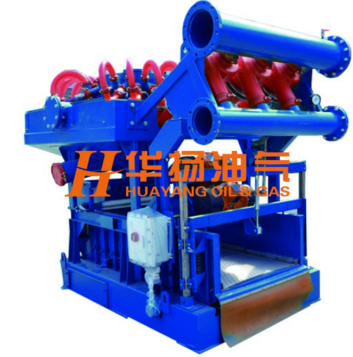

鉆井液泥漿清潔器的安裝、操作、維護及故障排除
作者：西安華揚油氣設備有限公司 發布日期：2020-04-30
一、泥漿清潔器在鉆井系統中的安裝華揚系列清潔器是整體安裝并裝運的，不需要額外的裝置。將泥漿清潔器坐落在沉沙罐/倉上方。
注意：位置的偏差可能改變篩網分離性能。
旋流器的供漿泵入口充分浸入到液體中時使用效果最好。如果可能，供漿泵安裝位置平面低于泥漿坑/罐中的液面位置?；蛘?，主吸入口的揚程保持在最小。在吸入管線上安裝止回閥或腳踩閥。篩網要放平，安裝緊湊平整.
在起吊或移動設備之前，需特別注意第六章有關起吊點和平衡桿使用的說明。
安裝順序
請按以下步驟安裝華揚-D系列直線篩。 根據使用者設施的不同，以往安裝類似設備經驗的不同，以下順序可以適當調整。
1. 在安裝現場定位并調平設備。
2. 檢查旋流器安裝緊固與否。
3. 檢查旋流器進出口管線連接是否完善堅固。
4. 將可調流量泥漿供給管線接在振動篩進料箱上。
5. 檢查并確保橫向支撐、支撐壓條、側向支撐均可靠安裝于相應位置，檢查并確保篩布安裝平整，張緊適度、均勻。
必要的空間和位置
必須在設備周圍保留足夠的空間，來維護、檢查以及調節設備。 推薦在振動篩底座和四周外圍障礙物之間保留2.5ft(760mm)的空間大小。
二、泥漿清潔器初始啟動和正常啟動的操作說明，以及正常關斷的操作說明。
操作安全
警告！ 啟動設備前必須打開鎖緊裝置，否則會造成設備的嚴重損壞或其它意外事故。
警告！ 在啟動設備前，確保所有人員都遠離設備。
警告！ 電機在運行過程中，外殼會變熱，可能引起燒傷。 在電機運行期間或者剛剛停轉時，不可觸摸電機外殼。
警告！ 在調解篩床角度之前，確保其他人員都遠離設備。
初始啟動
執行初始啟動的程序適用于清潔器第一次啟動或者在其放置很長一段時間后再啟動的情況。
請參考下邊關于初始啟動的說明。
1 確保所有操作維護人員都閱讀并理解操作安全一節的內容。
2 確保設備正確安裝完畢。
3 檢查并確保鎖緊裝置處于打開狀態，確保篩布已正確安裝在篩板上，并沒有任何妨礙設備運行的物件，尤其篩布上不能有雜物。
4 檢查安裝現場所有的周圍設施和公用電氣是否可正常使用。
5 按照以下正常啟動程序啟動清潔器。
正常啟動
以下步驟使用于設備每次正常啟動的情況。
1 確保所有操作維護人員都閱讀并理解關于操作安全的內容。
2 檢查并確保鎖緊裝置處于打開狀態（參考第十章），確保篩布已正確安裝在篩板上，并沒有任何妨礙設備運行的物件，尤其篩布上不能有雜物。
3 按下電機“START”（開）按鈕，電機通電。 五分鐘后電機可達到運行溫度。
4 適度打開可調流量泥漿供給管線，使泥漿通過進料箱均勻流入篩布。
5 觀察篩布上物料的形狀，按照篩框角度調節系統所述調節篩框角度，以及供給泥漿流量，以使篩布面上的泥漿流達到理想的流動狀態。
正常關閉
正常關閉的程序適用于控制中的停止運行動作。 正常關閉程序運用于設備清潔、潤滑、檢查、調節以及篩布更換等情況。
步驟如下：
1 將振動篩導流或斷流。
2 將富余的或不足的物料和液體從篩框中排走。
3 關閉電機電源，使電機停止運轉。
4 將設備鎖定并標示。
5 使用軟水管沖洗篩布，將殘留的物料從篩布以及其接觸篩框側壁的邊角上沖洗干凈。
三、設備維護
請一定遵循相關安全規則對設備進行維護。以下維護是建議型的，請根據具體使用條件和環境進行維護：
在進行任何維護前，讓有電工證的人員證實電源已被切斷。
清理所有部件和工作區域。
在設備或部件下工作前將重物進行固定或阻擋。
任何重物的起吊都需要有協助。
在使用振動篩之前，要取走所有的篩網。
再次啟動設備前確保所有的工具，舊的配件，比如螺母，螺栓，墊片等已被清除。
不要在篩箱上焊接任何東西。
維護只能由有資歷的人來實施/完成。
注：請參照振動篩手冊進行所有振動篩整機的相關維護
更換旋流器
高壓下磨損力強的顆粒對旋流器造成很大磨損。配備的卡箍式旋流器讓操作者很容易地更換旋流器。
將旋流器殼體部分打開檢查磨損或損壞程度
根據具體磨損程度更換相應部分。
調整噴嘴大小
正確的噴嘴根據在泥漿中的固體量進行調整。調整噴嘴大小確保足夠泥漿或砂礫能噴射出來。噴嘴大小從1”到1 1/2”
注意：如果噴嘴太大，那么底流噴出的液體太多將導致可用泥漿流失；如果噴嘴太小，固體或泥漿便形成繩狀出液而不能噴射。這將導致一些固體回流到泥漿中，使除泥效率降低。
四、故障排除
| 故障表現 | 可能的原因 | 糾正措施 |
|
進漿管匯壓力太低 |
不正確的葉輪尺寸 |
· 確保泵的葉輪能提供75-90英尺的揚程 · 確保進漿管線的高度在泥漿平面 · 確保泵提供了加速度 · 確保旋流器的數量和規格正確合理 |
|
旋流器噴出的底流太少 |
不正確的供漿壓力 |
·確保進口壓力在流量為9.5或10GPM時最低為30PSI，最好是35PSI · 確保噴嘴閥尺寸正確 · 確保噴嘴閥沒有被堵塞 · 如果沒有砂子或非常少，在過流管線上安裝一個真空破壞器 |
| 旋流器底流呈現繩狀 |
噴嘴閥太小 進入壓力太低 |
· 根據需要調整 |
| 旋流器底流比重大 | 旋流器噴出泥漿流比進漿比重大 | · 將噴嘴閥調大 |
| 太多的鉆井液流經出漿過流管線 | 底流并沒有噴射 |
· 確保含砂量足以使用除砂器 · 將噴嘴換小 |
